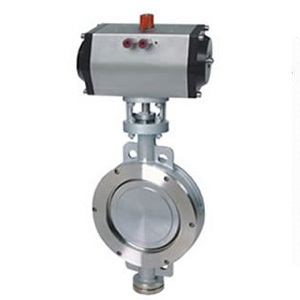

D673H氣動對夾式硬密封蝶閥

產品型號：D673H

所屬系列：蝶閥

購買聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D673H氣動對夾式硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

工程師一對一跟蹤，貼心服務，立即詢價！

采購
流程
1、請將采購清單傳真至021-51685222 或電話咨詢：021-69009300

2、收到客戶采購清單，我公司隨后為客戶提供閥門報價和選型服務。

3、具體事宜商定：交貨期、特殊要求等等。
立即咨詢

產品詳情

D673H氣動對夾式硬密封蝶閥廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

氣動對夾式硬密封蝶閥產品特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
氣動對夾式硬密封蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

氣動對夾式硬密封蝶閥主要外形尺寸
0.6、1.0MPa外形尺寸

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39

1.6、2.5MPa 外形尺寸

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56

4.0MPa 外形尺寸

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN4.OMPa
	L	H	H1	A1	B1	D1	Z-d
50	43	112	350	180	200	125	4-18
65	46	115	370	180	200	145	8-18
80	49	120	380	180	200	160	8-18
100	56	138	420	180	200	190	8-22
125	64	164	460	180	200	220	8-26
150	70	175	555	270	280	250	8-26
200	71	208	605	270	280	320	12-30
250	76	243	680	270	280	385	12-33
300	83	283	825	380	420	450	16-33
350	92	310	900	380	420	510	16-36
400	102	340	980	450	470	585	16-39
450	114	380	1030	480	490	610	20-39
500	127	410	1105	480	490	670	20-42
