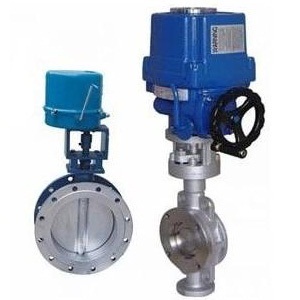

電動調節蝶閥

產品型號：電動調節蝶閥

所屬系列：蝶閥

購買聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動調節蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

采購
流程
1、請將采購清單傳真至021-51685222 或電話咨詢：021-69009300

2、收到客戶采購清單，我公司隨后為客戶提供閥門報價和選型服務。

3、具體事宜商定：交貨期、特殊要求等等。
立即咨詢

產品詳情

電動調節蝶閥以220V AC電源為動力，接受0~10mA或4~20mA標準信號，驅使閥門開度與此操作信號相對應，達到調節介質壓力、流量、溫度之目的，結構簡單，操作方便。閥板為橢圓斜關結構，泄漏量小。適用于大口徑、大流量場合。由于有自清洗作用，所以特別適用于通風系統和含有懸浮顆粒介質的調節。
該蝶閥與電動執行機構配套使用，能對冶金、電力、石化、輕仿、建材、環保工業管路中各種液體、氣體、塵氣、煙氣等介質通過不同的控制信號改變流量大小，從而實現工業過程的自動調節和遠距離控制。

電動調節蝶閥主要技術參數

公稱通徑mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv	85	220	340	530	770	1360	2310	3060	4160	5450	6900	8500	12200	16600	21700	27100	34000
公稱壓力MPa	0.1
允許壓差MPa	0.6		0.5	0.25	0.14	0.06	0.032	0.046	0.029	0.02	0.033	0.024	0.014	0.009	0.016	0.011	0.008
閥板轉角	0~70°
流量特性	近似等百分比
閥頸型式	普通式（常溫型）；熱片式（中溫型）
介質溫度℃	鑄鐵：-20~+200；鑄鋼：-40~+250（常溫型）； -40~+450（中溫型）
法蘭標準	法蘭連接：JB81-59

注：1. 表列許用壓差為閥板70°全開時的值，小于70°使用時，△P為會提高。

2. 如欲高于表列許用壓差可選配大一檔執行機構。
電動調節蝶閥性能指標

項目	指標值	項目	指標值
基本誤差%	≤±3.5	始終點偏差%	≤±3.0
回差%	≤3.0	額定轉角偏差%	≤±3
死區%	≤3.0	允許泄漏量L/h	0.5%×閥額定容量

電動調節蝶閥主要零件材料

閥體、閥板	不銹鋼SUS304	-250~+550℃
閥桿	不銹鋼SUS316L	-250~+550℃
填料	柔性石墨	-200~+600℃

電動調節蝶閥主要外形尺寸

公稱通經(DN)	主要尺寸						法蘭尺寸
	L	L1/L2	H		H1	A	1.0MPa			1.6MPa			2.5MPa
	L	L1/L2	硬密封	軟密封	H1	A	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
